Modulasi Siaran Radio. Antara FM dan AM

Modulasi adalah proses perubahan (varying) suatu gelombang periodik sehingga menjadikan suatu sinyal mampu membawa suatu informasi. Dengan proses modulasi, suatu informasi (biasanya berfrekeunsi rendah) bisa dimasukkan ke dalam suatu gelombang pembawa, biasanya berupa gelombang sinus berfrekuensi tinggi. Terdapat tiga parameter kunci pada suatu gelombang sinusiuodal yaitu : amplitudo, fase dan frekuensi. Ketiga parameter tersebut dapat dimodifikasi sesuai dengan sinyal informasi (berfrekuensi rendah) untuk membentuk sinyal yang termodulasi.

Informasi yang dikirim bisa berupa data analog maupun digital sehingga terdapat dua jenis modulasi yaitu:

1. modulasi analog, di mana proses modulasi merupakan respon atas informsi sinyal analog. Teknik umum yang dipakai dalam modulasi analog :
   • Modulasi berdasarkan sudut
     • Modulasi Fase (Phase Modulation - PM)
     • Modulasi Frekuensi (Frequency Modulatio - FM)
   • Modulasi Amplitudo (Amplitudo Modulation - AM)
     • Double-sideband modulation with unsuppressed carrier (used on the radio AM band)
     • Double-sideband suppressed-carrier transmission (DSB-SC)
     • Double-sideband reduced carrier transmission (DSB-RC)
     • Single-sideband modulation (SSB, or SSB-AM), very similar to
     • single-sideband suppressed carrier modulation (SSB-SC)
     • Vestigial-sideband modulation (VSB, or VSB-AM)
     • Quadrature amplitude modulation (QAM)

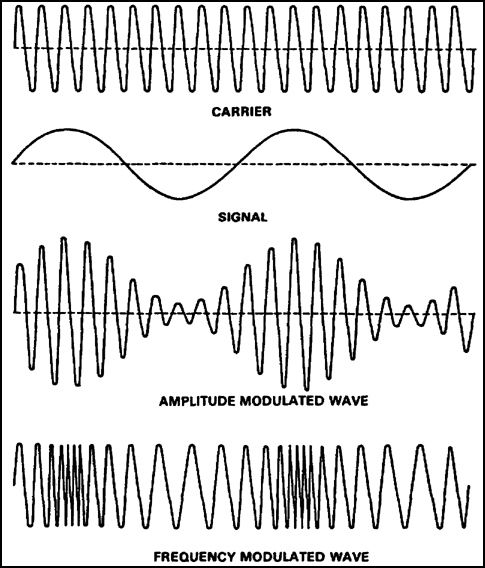

   • Misal persamaan gelombang pembawa dirumuskan sebagai berikut :
     Uc = Ac sin (wc + qc)

     Dalam modulasi amplitudo (AM) maka nilai ‘Ac’ akan berubah-ubah menurut fungsi dari sinyal yang ditumpangkan. Sedangkan dalam modulasi sudut yang diubah-ubah adalah salah satu dari komponen ‘wc + qc’. Jika yang diubah-ubah adalah komponen ‘wc’ maka disebut Frekuensi Modulation (FM), dan jika komponen ‘qc’ yang diubah-ubah maka disebut Phase Modulation (PM).

2. modulasi digital, di mana suatu sinyal analog di-modulasi berdasarkan aliran data digital. Teknik yang umum dipakai dalam modulasi digital adalah :
   • Phase Shift Keying (PSK), digunakan suatu jumlah terbatas berdasarkan fase.
   • Frekeunsi Shift Keying (FSK), digunakan suatu jumlah terbatas berdasarkan frekuensi.
   • Amplitudo Shift Keying (ASK), digunakan suatu jumlah terbatas amplitudo.

Pada siaran radio, dalam pengoperasiannya menggunakan teknik modulasi, di mana sinyal yang menumpang adalah sinyal suara, sedangkan yang ditumpangi adalah sinyal radio yang disebut sinyal pembawa (carrier). teknik modulasi yang sering dipakai adalah FM dan AM. Gelombang/sinyal carrier adalah gelombang radio yang mempunyai frekuensi jauh lebih tinggi dari frekuensi sinyal informasi. Berbeda dengan sinyal suara yang mempunyai frekuensi beragam dengan rentang 20 Hz hingga 20 kHz, sinyal carrier ditentukan pada satu frekuensi saja. Di Indonesia, alokasi frekuensi sinyal carrier untuk siaran FM ditetapkan pada frekuensi 87,5 MHz - 108 MHz dan untuk siaran AM ditetapkan pada 530 kHz – 1600 kHz. Pada pemancar radio dengan teknik AM, amplitudo gelombang carrier akan diubah seiring dengan perubahan sinyal informasi (suara) yang dimasukkan. Frekuensi gelombang carrier-nya relatif tetap. Kemudian, sinyal dilewatkan ke RF (Radio Frequency) Amplifier untuk dikuatkan agar bisa dikirim ke jarak yang jauh. Setelah itu, dipancarkan melalui antena. Dalam perjalanannya mencapai penerima, gelombang akan mengalami redaman (fading) oleh udara, mendapat interferensi dari frekuensi-frekuensi lain, noise, atau bentuk-bentuk gangguan lainnya. Gangguan-gangguan itu umumnya berupa variasi amplitudo sehingga akan memengaruhi amplitudo gelombang yang terkirim. Akibatnya, informasi yang terkirim pun akan berubah dan mutu informasi yang diterima jelas berkurang.

Cara mengurangi kerugian yang diakibatkan oleh redaman, noise, dan interferensi cukup sulit. Pengurangan amplitudo gangguan (yang mempunyai amplitudo lebih kecil), akan berdampak pada pengurangan sinyal asli. Sementara, peningkatan amplitudo sinyal asli juga menyebabkan peningkatan amplitudo gangguan. Namun, AM juga mempunyai kelebihan yaitu jangkauan siaran dengan frekuensi ini lebih jauh (200 km) dan biaya untuk pemancar AM lebih murah daripada FM karena FM memiliki kemampuan transmisi stereo yang tidak dimiliki oleh pemancar AM. Pada pemancar radio dengan teknik modulasi FM, frekuensi gelombang carrier akan berubah seiring perubahan sinyal suara atau informasi lainnya. Amplitudo gelombang carrier relatif tetap. Setelah dilakukan penguatan daya sinyal (agar bisa dikirim jauh), gelombang yang telah tercampur tadi dipancarkan melalui antena. Seperti halnya gelombang termodulasi AM, gelombang ini pun akan mengalami redaman oleh udara dan mendapat interferensi dari frekuensi-frekuensi lain, noise, atau bentuk-bentuk gangguan lainnya. Tetapi, karena gangguan itu umumnya berbentuk variasi amplitudo, kecil kemungkinan dapat memengaruhi informasi yang menumpang dalam frekuensi gelombang carrier. Akibatnya, mutu informasi yang diterima tetap baik. Dan, kualitas audio yang diterima juga lebih tinggi daripada kualitas audio yang dimodulasi dengan AM. Namun, FM memiliki jangkauan siaran terbatas (75 km), dibalik gunung/bukit tidak bisa ditangkap siarannya.

Jadi, bisa disimpulkan bahwa modulasi AM cocok digunakan untuk stasiun radio yang mempunyai pendengar mayoritas jauh dari stasiun pemancarnya dan modulasi FM cocok digunakan untuk stasiun radio yang mempunyai pendengar mayoritas dekat dari stasiun pemancarnya atau masih dalam kota yang sama. Namun, jika ingin mendapatkan pendengar sebanyak-banyaknya tanpa mengabaikan kualitas suara (biasa terjadi pada manajemen radio komersial), ada baiknya menggunakan kedua modulasi tersebut dalam memancarkan siarannya.

Sejarah Radio di Indonesia

Selain sejarah penemuan dan inovasi dunia radio, saya juga tertarik untuk mengumpulkan beberapa materi dari berbagai sumber tentang sejarah radio di Indonesia. Mulai dari Radio Pemerintah, Radio Swasta hingga Amatir Radio yang berkembang di Indonesia.

Radio Republik Indonesia.

Melalui situsnya dijelaskan bahwa RRI atau Radio Republik Indonesia secara resmi didirikan pada tanggal 11 September 1945, oleh para tokoh yang sebelumnya aktif mengoperasikan beberapa stasiun radio Jepang di 6 kota. Rapat utusan 6 radio di rumah Adang Kadarusman, Jalan Menteng Dalam, Jakarta, menghasilkan keputusan mendirikan Radio Republik Indonesia dengan memilih Dokter Abdulrahman Saleh sebagai pemimpin umum RRI yang pertama. Rapat tersebut juga menghasilkan suatu deklarasi yang terkenal dengan sebutan Piagam 11 September 1945, yang berisi 3 butir komitmen tugas dan fungsi RRI yang kemudian dikenal dengan Tri Prasetya RRI.

Penghapusan Departemen Penerangan oleh Pemerintah Presiden Abdurahman Wahid dijadikan momentum dari sebuah proses perubahan government owned radio ke arah Public Service Boradcasting dengan didasari Peraturan Pemerintah Nomor 37 tahun 2000 yang ditandatangani Presiden RI tanggal 7 Juni 2000.

Saat ini RRI memiliki 52 stasiun penyiaran dan stasiun penyiaran khusus yang ditujukan ke Luar Negeri dengan didukung oleh 8500 karyawan.

Kecuali di Jakarta, RRI di daerah hampir seluruhnya menyelenggarakan siaran dalam 3 program yaitu Programa daerah yang melayani segmen masyarakat yang luas sampai pedesaan, Programa Kota (Pro II) yang melayani masyarakat di perkotaan dan Programa III (Pro III) yang menyajikan Berita dan Informasi (News Chanel) kepada masyarakat luas. Di Stasiun Cabang Utama Jakarta terdapat 6 programa yaitu programa I untuk pendengar di Propinsi DKI Jakarta Usia Dewasa, Programa II untuk segment pendengar remaja dan pemuda di Jakarta, Programa III khusus berita dan Informasi, Programa IV Kebudayaan, Programa V untuk saluran Pendidikan dan Programa VI Musik Klasik dan Bahasa Asing. Sedangkan "Suara Indonesia" (Voice of Indonesia) menyelenggarakan siaran dalam 10 bahasa.

Sekilas Sejarah Amatir Radio di Indonesia

Kegiatan Amatir radio merupakan kegiatan orang-orang yang mempunyai hobby dalam bidang tehnik transmisi radio dan elektronika, kegiatan ini disahkan, diatur dan diawasi secara global baik oleh Badan-badan telekomunikasi international seperti ITU dan IARU maupun oleh badan telekomunikasi nasional disetiap negara. Oleh karena itu dalam melakukan kegiatannya mereka mempunyai dan berlandaskan KODE ETIK AMATIR RADIO.

Kegiatan amatir radio di Indonesia dimulai pada tahun 1930-an ketika Indonesia masih dalam jajahan Belanda atau Hindia Belanda. Sangat sedikit orang yang dipercaya oleh kekuasaan untuk memiliki izin amatir radio saat itu. Dua diantara mereka yang disebut-sebut sebagai pelopor adalah : Rubin Kain (YB1KW) yang izinnya didapat tahun 1932. Beliau telah meninggal pada tahun 1981. Yang kedua adalah B. Zulkarnaen (YB0AU) yang izinnya didapat pada tahun 1933. Beliau juga telah meninggal pada tahun 1984.

Semua aktifitas amatir radio dihentikan pada saat pendudukan Jepan dan Perang Dunia II, namun ada dari sebagian mereka yang tetap nekat beroperasi dibawah tanah untuk kepentingan Revolusi Kemerdekaan Republik Indonesia.

Tahun 1945, proklamasi kemerdekaan RI disiarkan ke seluruh dunia dengan menggunakan sebuah pemancar radio revolusioner yang dibuat sendiri oleh seorang amatir radio yang bernama Gunawan (YB0BD). Jasa YBoBD ini diakui oleh Pemerintah dan sebagai penghargaannya, pemancar radio buatan Gunawan tersebut di simpan di Museum Nasional Indonesia.

Selanjutnya, kegiatan amatir radio diselenggarakan kembali pada tahun 1945 sampai dengan 1949. Namun karena alasan keamanan dalam negeri, pada tahun 1950, pemerintah melarang kegiatan amatir radio hingga tahun 1967. Landasan pelarang itu adalah Undang-undang No. 5/1964 yang menegaskan hukuman yang sangat berat bagi mereka yang memiliki pemancar radio tanpa izin.

Pada tahun 1966, amatir radio memperjuangkan kepentingannya kepada pemerintah agar amatir radio dapat diselenggarakan kembali di Indonesia. Akhirnya, dengan Peraturan Pemerintah No. 21/1967, pemerintah mengizinkan kembali kegiatan amatir radio.

Melalui Konferensi Amatior Radio yang pertama pada tgl. 9 Juli 1969 di Jakarta, didirikan organisasi yang bernama Organisasi Radio Amatir Republik Indonesia (ORARI). Pada Munas ORARI tahun 1977, nama organisasi dirubah menjadi Organisasi Amatir Radio Indonesia dengan singkatan yang sama hingga sekerang.

Terbentuknya ORARI dapat dikatakan berawal di Jakarta dan Jawa Barat atau pulau Jawa pada umumnya dan diprakarsai oleh kegiatan aksi mahasiwa , pelajar dan kaum muda, diawal tahun 1965 sekelompok mahasiwa publistik yang tergabung dalam wadah KAMI membentuk radio siaran perjuangan bernama Radio Ampera, mulai saat itu juga bermunculanlah radio siaran lainya seperti Radio Fakultas Tehnik UI, Radio Angkatan Muda, Kayu Manis, Draba, dll.

Sudah tentu semua radio siaran itu merupakan siaran yang tak memiliki izin alias Radio gelap. Sadar karena semakin banyaknya radio siaran bermunculan yang memerlukan suatu koordinasi demi tercapainya perjuangan ORBA maka dibentuklah pada tahun 1966 oleh para mahasiwa suatu wadah yang diberi nama PARD (Persatuan Radio Amatir Djakarta) diantaranya terdapat nama-nama koordinatornya seperti Willy A Karamoy. Ismet Hadad, Rusdi Saleh, dll.

Di Bandung juga terbentuk PARB. Bagi anggota yang hanya berminat dalam bidang teknik wajib menempuh ujian tehnik dan bagi kelompok radio siaran disamping perlu adanya tehnisi yang telah di uji juga wajib menempuh ujian tehnik siaran dan publisistik. Setelah itu kesemuanya diberi callsign menggunakan prefix X, kode area 1 s/d 11 dan suffix 2 huruf sedangkan huruf suffix pertamanya mengidentifikasikan tingkat keterampilannya A s/d F seperti X6AM, X11CB dsb sedangkan untuk radio siaran diberi suffix 3 huruf.

Pada mulanya PARD merupakan wadah bagi para amatir radio dan sekaligus radio siaran . Sehingga pada saat itu secara salah masyarakat mengidentikan Radio amatir sebagai radio siaran non RRI. Karena adanya tingkatan keterampilan, PARD saat itu juga menyelenggarakan ujian kenaikan tingkat. Disamping itu terdapat juga para Amatir era 1945-1952 yang tergabung dalam PARI (Persatoean Amatir Repoeblik Indonesia 1950), diantaranya terdapat nama - nama , Soehodo †. (YBØAB), Dick Tamimi †. (YBØAC), Soehindrio (YBØAD), Agus Amanto † (YBØAE), B. Zulkarnaen †. (YBØAU), Koentojo † (YBØAV) dll. Diantara mereka ternyata ada juga yang menjadi anggota PARD seperti, (YBØAE) dan (YBØAU).

Radio Siaran Swasta

PRSSNI sebagai wadah organisasi radio swasta di Indonesia menuliskan bahwa keberadaan radio siaran di Indonesia, mempunyai hubungan erat dengan sejarah perjuangan bangsa, baik semasa penjajahan, masa perjuangan proklamasi kemerdekaan, maupun didalam dinamika perjalanan bangsa memperjuangkan kehidupan masyarakat yang demokratis, adil dan berkemakmuran.

Di zaman Penjajahan Belanda, radio siaran swasta yang dikelola warga asing menyiarkan program untuk kepentingan dagang, sedangkan radio siaran swasta yang dikelola pribumi menyiarkan program untuk memajukan kesenian, kebudayaan, disamping kepentingan pergerakan semangat kebangsaan. Ketika pendudukan Jepang tahun 1942, semua stasiun radio siaran dikuasai oleh pemerintah, programnya diarahkan pada propaganda perang Asia Timur Raya. Tapi setelah Jepang menyerah kepada Sekutu 14 Agustus 1945 para angkasawan pejuang menguasai Radio Siaran sehingga dapat mengumandangkan Teks Proklamasi Kemerdekaan 17 Agustus 1945 ke seluruh dunia. Selanjutnya sejak proklamasi kemerdekaan RI sampai akhir masa pemerintahan Orde Lama tahun 1965, Radio Siaran hanya diselenggarakan oleh Pemerintah, dalam hal ini Radio Republik Indonesia atau RRI.

Secara defacto Radio siaran swasta nasional Indonesia tumbuh sebagai perkembangan profesionalisme “radio amatir” yang dimotori kaum muda diawal Orde baru tahun 1966; secara yuridis keberadaan radio siaran swasta diakui, dengan prasyarat, penyelenggaranya ber-Badan Hukum dan dapat menyesuaikan dengan ketentuan Peraturan Pemerintah RI nomor 55 tahun 1970 tentang Radio Siaran Non Pemerintah, yang mengatur fungsi, hak, kewajiban dan tanggungjawab radio siaran, syarat-syarat penyelenggaraan, perizinan serta pengawasannya.
